六方浇铸口打磨

人工上料:加工前人工投入夹具6X6;36个一托盘。加工完成后自落接料框

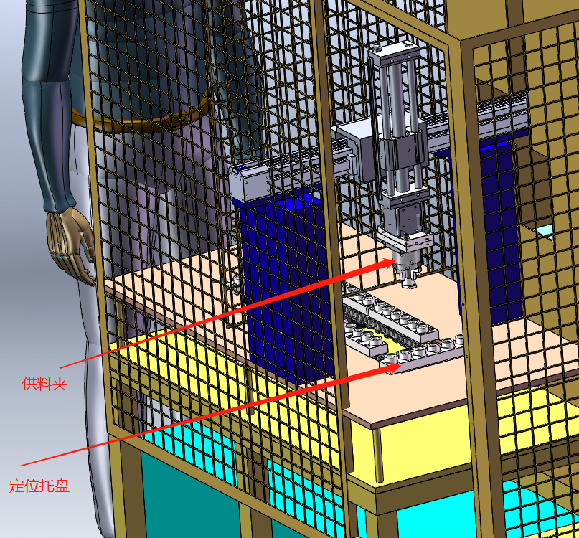

供料:采用伺服托盘供料机构,6托盘,每一托盘6X6(36个)。
送料:采用行架机械臂自动送料。
落料:打磨完成后自动落入料框。
工件夹紧:工件采用气缸夹紧。
打磨电机:旋转电机3.2KW。
设备外壳:全封闭外壳。
安全:安全围栏保护作业安全。
1、人工投入夹具;6托盘,每一托盘6X6(36个),一次投料108个
2、设备启动;行架机械臂自动送料;
3、产品夹紧,行架机械臂自动送料到位,气缸自动夹紧;
4、产品打磨;气缸夹紧后,自动前进到打磨位置,产品打磨到位自动感应。
5、节拍;工件可一次可以打磨完成(3秒左右);
6、打磨完成;气缸自动返回,产品自动落料;
7、接料筐;产品自动落入接料框;
8、周期再循环;
